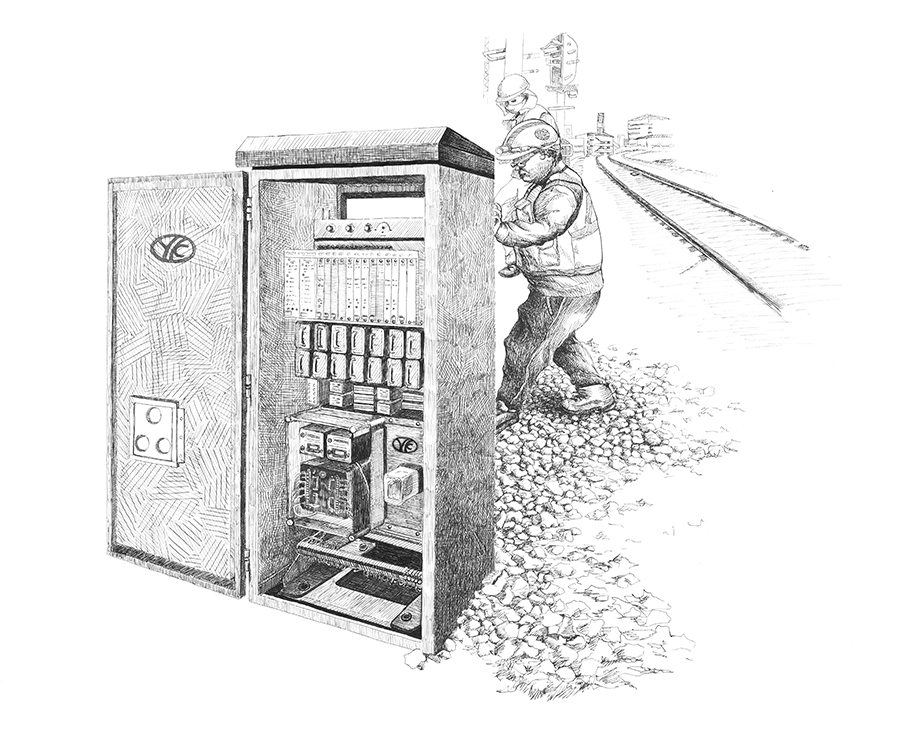

자동폐색 제어장치 자동폐색제어장치(단선용)

개요
자동폐색제어장치 (ABS : Automatic Block System)는 역과 역사이 폐색구간의 열차의 진행에 따라 신호현시를 자동으로 제어하는 장치입니다.
특징
  • 접점구조가 안정적인 소형 무극계전기를 사용하여 접점장애를 최소화
  • 용도별로 모듈화 되어 있어 설치공사 및 유지보수가 용이
  • 기존설비에서 발생되는 현장의 모든 추가 기능 결선을 수용
  • 전원부 용량 증대 및 전원 측정 단자를 추가
  • 현장과 기기측 분리가 가능한 단자를 사용하였으며 단자대 각도를 45˚로 변경
  • 궤도회로기능검지장치(TLDS)인터페이스를 위한 단자를 추가
  • 시스템의 제어 계전기 및 송·수신카드의 전원은 2중계로 구성되어 신뢰성 향상
  • 통신 보안기 및 라인트랜스를 모듈화하여 유지보수가 용이
  • 기존설비와 1:1 교체가 가능
시스템 구성도
